Hπ-S0250-Direkt Kesme Test Cihazı
Direkt Kesme Test Cihazı, zemin malzemelerinin konsolide edilmiş drenajlı kesme mukavemetinin belirlenmesi için kullanılmaktadır. Servo motorlu otomatik sürümü, yüksek doğruluk sağlayan ölçüm sensörleri ile donatılmış olup tüm sensörler dijital okuma ünitesine elektronik olarak bağlanmıştır.
Cihaz; taşıma grubu, yük askısı ve standart olarak entegre edilmiş 9:1, 10:1 ve 11:1 kollu yükleme mekanizması ile birlikte teslim edilir. Yükleme kolu, dikey yükü artırmak için kullanılmakta olup 50 kg’a kadar ağırlık alabilir. Numune üzerindeki toplam yük 5 kN seviyesine kadar çıkabilmektedir.
Sistem; yüksek çözünürlüklü servo motor ve dişli kutusu ile çalışır. Hız aralığı 0.00001 – 9.9999 mm/dakika arasında ayarlanabilir. Yük ölçümleri için 5 kN Yük Hücresi, deformasyon ölçümleri için ise:
• 10 x 0.002 mm hassasiyetli dikey uzama sensörü
• 25 x 0.001 mm hassasiyetli yatay uzama sensörü
kullanılmaktadır. Yer değiştirme limitleri limit switch sistemi ile korunmaktadır.
Cihaz; 60 mm ve 100 mm kare, Ø60 mm, Ø100 mm ve Ø2.5" yuvarlak kesme kutuları ile uyumludur.

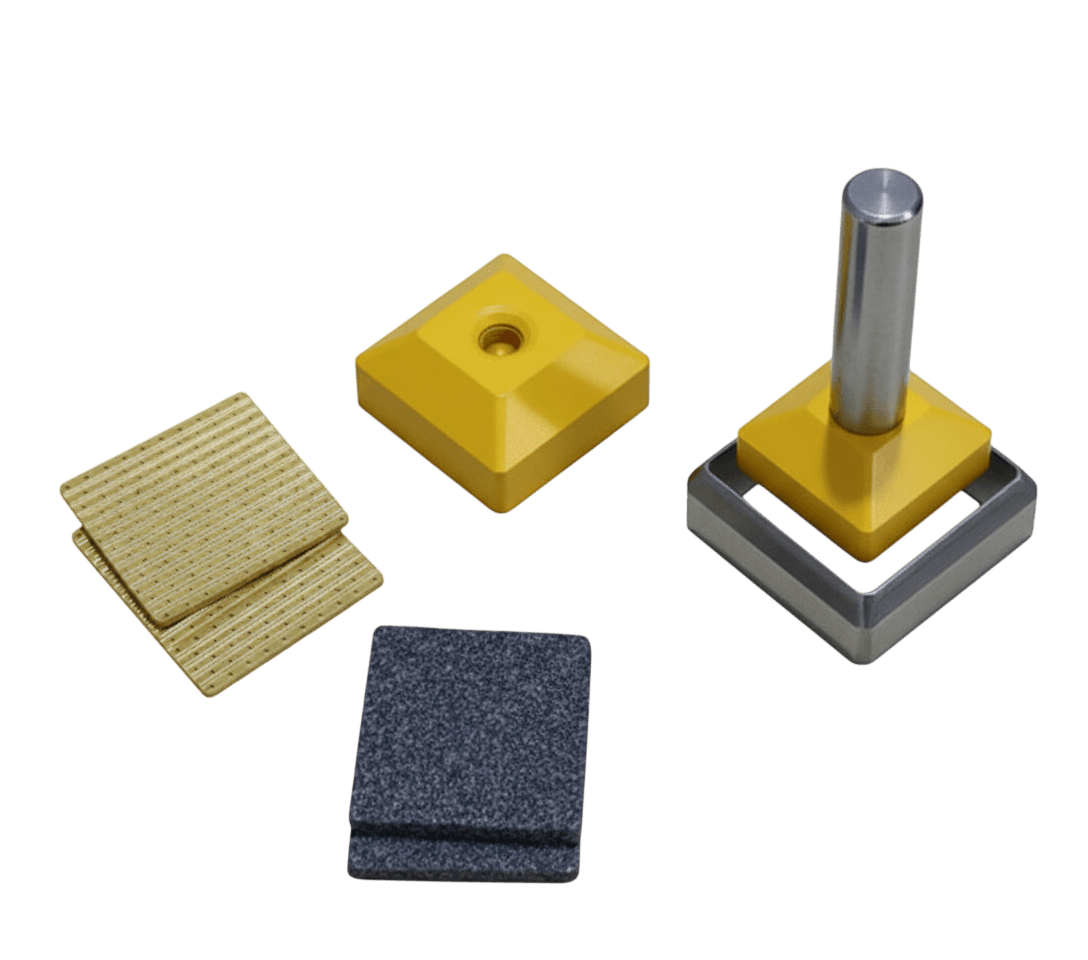

Kesme Kutusu Takımı şu ekipmanlardan oluşur:
• Kesme Kutusu
• Yükleme Başlığı
• Oluklu Taban Plakası
• 2 adet Poroz Taş
• 1 adet Düz Izgara Plaka
• 2 adet Delikli Izgara Plaka
• Özel bilgisayar yazılımı
Ayrıca cihazla birlikte 50 kg Ağırlık Seti verilmektedir.
Kesme kutusu takımı, numune alıcı (kesici) ve numune çıkarıcı, test edilecek numune boyutuna göre ayrıca sipariş edilmelidir.
TFT Grafik Ekranlı Otomatik Kontrol ve Veri Toplama Ünitesi
Dijital grafik ekran üzerinden yük–deplasman veya gerilme–deplasman grafiklerinin tümü gerçek zamanlı görüntülenebilir. Yazılım, hem maksimum kesme gerilmesini hem de kalıntı kesme gerilmesini otomatik olarak hesaplar.
En az üç deney sonuçları üzerinden Mohr daireleri oluşturularak kohezyon (c) ve içsel sürtünme açısı (φ) değerleri yazılım tarafından otomatik olarak belirlenmektedir.
